在通信、卫星导航、雷达、测试测量、电力同步以及高端仪器设备中，10MHz 是一个非常经典的系统参考频率。但对于高精度系统而言，仅仅产生一个“10MHz”远远不够。

---

真正决定系统性能的，是这个10MHz参考信号能否做到：

· 长期频率准确

· 短期稳定

· 低相位扰动

· 并且在外部参考信号异常或中断时仍能保持稳定运行

GNSS驯服晶振（GNSS Disciplined Oscillator，GNSSDO） 的价值，正在于此。

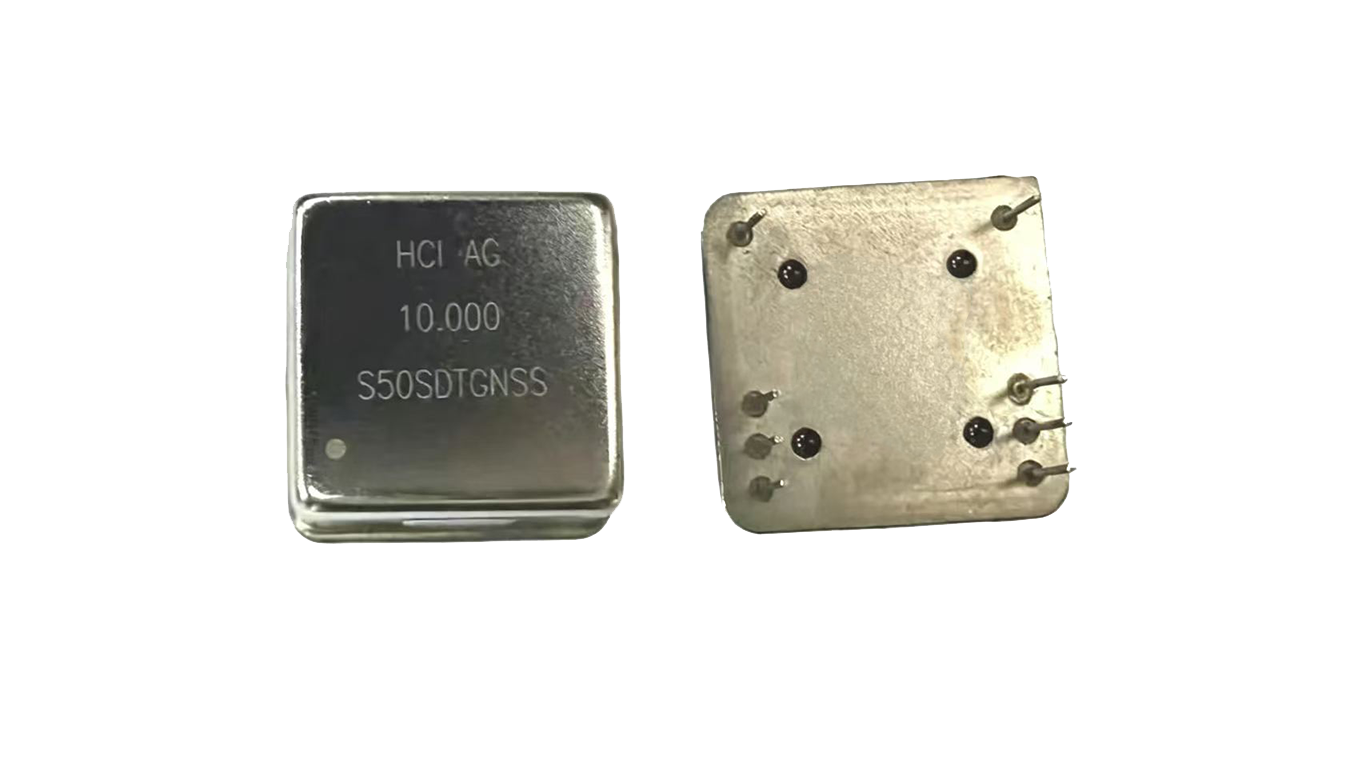

杭晶 OD20S8-10.000-50SDTGNSS-CN，面向高稳定度频率基准应用，将高稳定OCXO与GNSS时间/频率基准相结合，通过驯服控制技术持续修正本地晶振，使10MHz输出兼顾短期稳定性与长期准确度。

---

一、为什么需要“驯服晶振”？

传统晶振、TCXO甚至OCXO，都属于本地频率基准。它们具有非常好的短期稳定性，但随着：

· 温度变化

· 晶体老化

· 电源变化

· 环境变化

· 长时间运行

输出频率都会产生一定程度的漂移。

对于普通电子设备，这种漂移可能并不明显。但对于通信基站、卫星通信、雷达、频率计量以及高精度测试系统而言，长期频率漂移可能逐渐影响整个系统的同步精度。

GNSS则提供了一个非常重要的外部时间/频率参考。因此，可以采用一种 “外部参考负责长期准确，本地高稳晶振负责短期稳定” 的架构：

GNSS负责“校准方向”，OCXO负责“保持稳定”。

这就是GNSS驯服晶振的核心思想。

NIST的相关实践也采用了以卫星/GNSS等外部参考驯服本地振荡器的技术路线，并提供5MHz/10MHz等标准频率输出以及1PPS时间输出。

---

二、OD20S8-10.000-50SDTGNSS-CN的核心技术逻辑

OD20S8-10.000-50SDTGNSS-CN可以理解为一个面向高稳定频率基准应用的 “OCXO + GNSS + 驯服控制”系统。

其基本工作逻辑可以简化为：

GNSS卫星信号

    ↓

GNSS接收/时间基准

    ↓

驯服控制环路

    ↓

高稳定OCXO

    ↓

10.000MHz稳定频率输出

· 在GNSS正常锁定时，系统利用外部GNSS基准对OCXO进行持续校正，使本地10MHz输出长期保持在目标频率附近。

· 当GNSS信号暂时中断时，系统则可以依靠OCXO自身优异的短期稳定性能继续维持频率输出。

这种工作方式也就是通常所说的 Holdover——失锁保持。

GNSSDO产品普遍采用这种架构：GNSS负责长期时间/频率准确度，而高性能本地振荡器承担短期稳定以及GNSS失锁期间的保持任务。

---

三、为什么核心振荡器选择OCXO？

GNSS驯服系统并不是“GNSS接收器 + 普通晶振”这么简单。本地晶振的性能，会直接决定GNSS失锁后的系统表现，同时也影响驯服状态下的短期稳定性。

相比普通晶振和TCXO，OCXO通过恒温控制降低环境温度变化对石英晶体的影响，因此特别适合对频率稳定度要求较高的场景。

参考方式	长期准确度	短期稳定性	失锁保持能力
普通晶振	一般	一般	较弱
TCXO	较好	较好	一般
OCXO	很好	优秀	优秀
GNSS + OCXO驯服	优秀	优秀	优秀

因此，OCXO+GNSS成为高性能GNSSDO的重要技术路线。

例如，FURUNO的GNSSDO产品也采用OCXO作为本地振荡器，并通过GNSS持续驯服10MHz输出，同时提供GNSS失锁后的Holdover能力。

---

四、10MHz：为什么它如此重要？

10MHz并不是一个普通的频率。在高精度电子系统中，10MHz长期以来都是非常常见的标准频率参考接口。

一个稳定的10MHz参考信号，可以进一步经过：

· 10MHz → PLL → 100MHz

· 或 10MHz → PLL → 125MHz / 156.25MHz / 200MHz

从而为系统提供各种工作频率。因此，10MHz往往不是最终使用频率，而是整个系统的 “频率基准源”。

例如：

GNSS驯服10MHz

    ↓

时钟分配/PLL

    ↓

通信芯片 | FPGA | ADC/DAC | 频谱仪 | 信号发生器 | 射频本振

    ↓

整个系统的统一时钟体系

Microchip等厂商的GNSSDO产品同样提供10MHz正弦波、10MHz方波以及1PPS等参考输出，用于通信、仪器仪表等高精度定时应用。

---

五、应用一：通信基站与无线通信系统

现代通信系统对时间和频率同步的要求越来越高。特别是在：

· 5G/5G-A

· 无线基站

· 专网通信

· 微波通信

· 通信机房

· 分布式无线系统

中，多个设备之间需要保持高度一致的时间和频率关系。

GNSS可以为系统提供外部时间基准，而OD20S8-10.000-50SDTGNSS-CN则可以将GNSS参考转化为稳定的本地10MHz频率基准。

典型架构：

GNSS天线

    ↓

GNSS驯服晶振

    ↓

10MHz参考

    ↓

时钟树/PLL

    ↓

通信系统

这样可以降低不同设备之间的频率偏差，为通信系统提供统一的参考时钟。GNSSDO已经广泛用于通信基础设施和5G基站等场景。

---

六、应用二：频谱仪、信号源与测试测量设备

对于测试测量设备来说，“测得准”首先要解决“参考频率准”。例如：

· 频谱分析仪：需要稳定的参考时钟来保证频率测量准确度。

· 信号发生器：输出100MHz、1GHz甚至更高频率的信号，本质上都需要高稳定参考源。

· 网络分析仪：频率扫描、相位测量等功能同样对参考时钟提出较高要求。

· 频率计：参考频率的稳定程度直接影响测量结果。

因此，在高端测试仪器中，10MHz外部参考接口非常常见。采用GNSS驯服10MHz作为系统参考，可以同时获得：

GNSS的长期准确性 + OCXO的短期稳定性。

这也是GNSSDO在实验室频率基准、仪器仪表领域的重要应用方向。

---

七、应用三：卫星通信与导航系统

卫星通信系统对频率稳定度有着更高要求。在射频链路中，本振频率的微小变化都可能最终影响：

· 载波频率

· 频率合成

· 信道间隔

· 解调性能

· 系统同步

因此，需要一个稳定的本地频率参考。OD20S8-10.000-50SDTGNSS-CN可以作为系统的10MHz基准，通过PLL、频率合成器等进一步产生更高频率的本振信号。

典型链路：

GNSSDO

    ↓

10MHz

    ↓

PLL/频率合成器

    ↓

100MHz → 1GHz → GHz级射频本振

对于卫星通信、雷达等系统而言，GNSS长期参考与OCXO短期稳定性的结合尤其具有价值。相关GNSSDO产品也将10MHz、低噪声和Holdover作为雷达、卫星通信等应用的重要能力。

---

八、应用四：电力系统与时间同步

电力系统正在向数字化、网络化方向发展。在变电站、同步测量、故障录波、PMU等系统中，不同设备之间需要进行精确的时间同步。

GNSS能够提供统一的时间参考，而本地驯服晶振可以进一步为设备提供稳定的频率基准。因此：

GNSS + OCXO + 1PPS + 10MHz
成为时间同步系统中非常典型的技术组合。

其中：

· 1PPS 更偏向于解决“时间同步”；

· 10MHz 更偏向于解决“频率同步”。

二者结合，可以同时建立系统的时间和频率基准。

---

九、应用五：雷达与高端射频系统

雷达系统对于频率稳定度和短期相位稳定性具有较高要求。特别是在：

· 脉冲雷达

· 相控阵雷达

· 测试雷达

· 电子测量

· 射频信号源

· 频率合成系统

中，参考时钟会影响整个射频链路。

GNSS提供长期参考，而OCXO提供低漂移的本地时钟，两者结合可以建立稳定的系统频率基准。

因此，GNSS驯服晶振并不是简单地“把频率锁到卫星上”，而是在解决一个更实际的问题：
如何让系统既“长期不跑”，又“短期够稳”，同时在GNSS暂时不可用时仍然能够继续工作。

---

十、GNSS中断怎么办？Holdover能力很关键

实际应用环境并不总是理想的。GNSS信号可能因为：

· 天线故障

· 遮挡

· 多径

· 电磁干扰

· 设备维护

· 卫星信号暂时不可用

而出现失锁。如果系统完全依赖GNSS，一旦GNSS中断，参考频率就可能失去外部校准。

而GNSS驯服晶振的意义就在这里体现出来：

· GNSS正常：GNSS → 驯服OCXO → 稳定10MHz

· GNSS失锁：OCXO → Holdover → 持续输出10MHz

系统利用OCXO自身的高稳定性能维持频率输出，并通过此前运行过程中积累的频率特性进行保持。

这也是为什么在GNSSDO系统中，OCXO性能和Holdover性能往往密切相关。

---

十一、OD20S8-10.000-50SDTGNSS-CN的应用价值

从系统设计角度看，这款10MHz GNSS驯服晶振的核心价值可以概括为：

· 01｜GNSS长期校准
利用GNSS提供外部时间/频率参考，对本地振荡器进行长期校准。

· 02｜OCXO短期稳定
依靠OCXO优秀的短期频率稳定能力，提高本地10MHz参考的稳定性。

· 03｜失锁保持
当GNSS暂时不可用时，由本地OCXO继续维持频率输出。

· 04｜标准10MHz频率基准
方便与通信、测试仪器、频率合成器、PLL及其他时钟系统进行连接。

· 05｜适合国产化替代
对于需要高稳定10MHz参考源的通信、测试测量、导航、雷达、电力等设备，可作为国产化频率基准方案进行评估。

---

十二、从“晶振”到“系统级频率基准”

传统晶振产品解决的是：“产生一个稳定的频率。”

而GNSS驯服晶振进一步解决的是：“让这个频率长期准确，并在外部参考异常时继续稳定工作。”

这意味着产品的定位已经从单纯的“晶振”，逐步向 系统级频率基准 演进。

对于未来的5G-A通信、卫星互联网、智能电网、雷达、测试测量以及高端工业设备而言，高稳定、高可靠、可保持的频率基准将成为越来越重要的基础器件。

---

结语

OD20S8-10.000-50SDTGNSS-CN
以10.000MHz为核心频率输出，通过：

OCXO高稳定本振 + GNSS外部参考 + 驯服控制 + Holdover

构建高稳定度本地频率基准。

它所解决的，不只是“10MHz准不准”的问题，更是整个电子系统的：

时间统一、频率统一、长期稳定与可靠运行。

从通信基站到测试测量，从卫星通信到雷达，从电力同步到高端仪器，一个稳定的10MHz参考，往往就是整个系统稳定运行的起点。

---

杭晶 —— 专注频率控制元器件，为高端电子系统提供稳定可靠的国产化频率解决方案。

---

📌 产品信息

项目	内容
产品型号	OD20S8-10.000-50SDTGNSS-CN
产品类别	GNSS驯服晶振 / GNSSDO
标称频率	10.000MHz
技术路线	OCXO + GNSS
核心应用	通信基站、卫星通信、雷达、导航、电力同步、测试测量、高端仪器仪表等

---

让每一次频率输出，都值得信赖。
杭晶 —— 国产频率基准的可靠之选。
