稳定频率 · 低相噪 · 精密电调
——为5G基站、微波通信、测试仪器提供可靠时钟基准
在现代通信系统中,参考时钟的地位堪比人体的心脏。它直接决定了频率精度、载波稳定性、信号纯度以及系统同步性能。尤其在5G/无线通信、微波回传、高速数据传输等场景中,更高的频率稳定度和更低的相位噪声,是降低系统时钟抖动、减少误码率、提升射频链路性能的关键。
今天,我们为大家介绍一款专为高性能通信设备打造的 100 MHz VCTCXO——US14S6-100.000-50NQDT0Q,来自杭晶(HCI),集高稳、低相噪、宽调谐范围于一身,堪称通信频率基准的优选方案。
01|为什么通信系统离不开高性能 VCTCXO?
· 频率精度影响载波同步与解调质量
· 相位噪声劣化频谱纯度,增加邻道干扰
· 温度稳定性决定设备在户外复杂环境下的可靠性
· 电调能力为PLL锁定、AFC自动频率控制提供便利
一颗优秀的VCTCXO,能为射频前端、锁相环、本振电路、高速数据时钟提供干净、稳定、可控的频率源。
02|五大核心性能,硬核实力一览
① ±0.5 ppm 高稳定度
· 工作温度 -40℃~+85℃
· 全温区频率稳定度 ±0.5 ppm
· 轻松应对基站、户外设备等宽温场景
② 超低相位噪声(100 MHz 典型值)
偏移频率 |
相噪指标 |
10 Hz |
≤ -75 dBc/Hz |
100 Hz |
≤ -112 dBc/Hz |
1 kHz |
≤ -138 dBc/Hz |
10 kHz |
≤ -160 dBc/Hz |
100 kHz |
≤ -165 dBc/Hz |
低相噪 = 更纯净的频谱 + 更低的时钟抖动,直接提升通信链路质量。
③ ±6 ppm 电调范围
· 控制电压 0~5 V(中心电压 2.5 V)
· 适用于 PLL频率锁定、AFC自动频率控制、频率校准及系统频偏补偿
④ +7 dBm 正弦波输出
· 50Ω负载下输出功率 +7 dBm
· 标准 Sine Wave 波形,完美匹配射频及高性能时钟链路

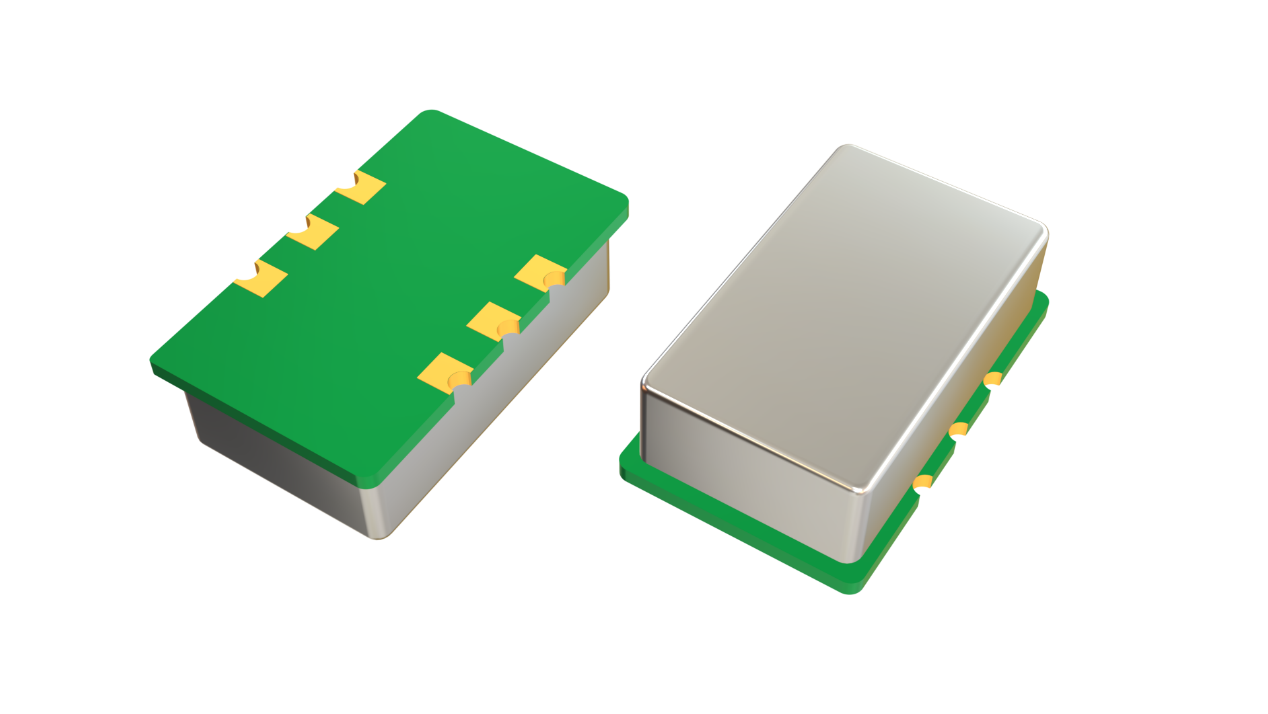

⑤ 14×9 mm 紧凑封装
· 6-pad SMD金属封装,兼顾屏蔽性能与PCB空间利用率
· 适合通信设备高密度板级设计
03|典型应用场景一览
应用领域 |
作用 |
📡 5G / 4G 通信基站 |
为射频收发、PLL、本振提供高稳参考 |
📶 无线通信设备 |
提升无线模块、射频前端的载波稳定性 |
🔗 微波通信 |
低相噪满足微波链路及频率合成需求 |
🌐 高速网络设备 |
为SerDes、时钟同步、数据处理器提供稳定时钟 |
🛰 卫星/导航通信 |
适应复杂环境,保障频率基准可靠 |
🧪 通信测试仪器 |
信号源、频谱仪、网络分析仪的参考时钟模块 |
04|典型应用架构
100 MHz VCTCXO
↓
PLL / 频率合成器
↓
时钟 / 本振生成
↓
RF 收发器
↓
基带 / 数据处理
一颗高性能VCTCXO,自上而下为整个通信链路提供稳定、纯净的频率支撑。
05|关键规格一览
参数 |
规格 |
产品型号 |
US14S6-100.000-50NQDT0Q |
类型 |
VCTCXO |
标称频率 |
100.000 MHz |
电源电压 |
5.0 V |
工作温度 |
-40~+85℃ |
频率稳定度 |
±0.5 ppm |
频率调谐范围 |
±6 ppm |
控制电压 |
0~5 V |
输出波形 |
Sine Wave |
输出功率 |
+7 dBm @ 50Ω |
谐波 |
≤ -35 dBc |
杂散 |
≤ -80 dBc |
封装 |
14×9 mm SMD,6 Pad |
启动时间 |
≤ 10 ms |
工作电流 |
Typ. 18 mA / Max. 25 mA |
06|总结
杭晶 100 MHz VCTCXO,以 ±0.5 ppm 高稳定度、-165 dBc/Hz 超低相噪、±6 ppm 电调范围及 +7 dBm 正弦波输出,为新一代通信设备、射频系统和精密测试仪器提供了稳定、纯净、可控的频率基准。
无论是基站、微波、卫星通信,还是高速网络、测试测量,它都能胜任“频率心脏”的角色。
杭晶 VCTCXO —— 为通信系统提供更稳定、更纯净的频率基准。
