杭晶HCI差分晶振在高速数据采集卡的应用-苏州杭晶电子科技有限公司

发布时间：2026-03-13 15:15:15

在高速数据采集卡（DAQ卡）中，时钟信号的稳定性和精度对数据采样和传输至关重要。差分晶振（Differential Crystal Oscillator）因其低噪声、抗干扰和高稳定性的特点，广泛应用于高速数据采集系统中，尤其在高采样率、高带宽应用中提供了可靠的时钟支持。

1. 差分晶振的优势

· 低相位噪声：减少时钟抖动，确保高精度的采样。

· 抗干扰能力强：差分信号在长距离传输和电磁干扰环境下保持信号完整性。

· 高信号质量：适合高速数据传输和高带宽需求，尤其适用于多通道同步采样。

2. 应用场景

根据高速采集卡内部不同模块的需求，差分晶振在以下三个关键场景中发挥着作用，其常用频率如下：

应用场景	核心作用	常用频率	技术说明
FPGA高速收发器参考时钟	为FPGA内部的GTH/GTX收发器提供参考时钟，用于处理PCIe、万兆以太网等高速数据上行传输。	100MHz 156.25MHz 125MHz	• 100MHz：PCIe、SATA等计算机总线的标准参考频率。 • 156.25MHz：10G以太网、SFP+光模块的通用频率。 • 125MHz：千兆以太网接口的常用频率。
高速ADC/DAC采样时钟	直接决定采样率。差分晶振提供精准、低抖动的时钟边沿，确保模拟信号到数字信号的高保真转换。	250MHz 312.5MHz	• 250MHz：常用于JESD204B/C高速数据转换器接口。 • 312.5MHz：用于更高采样率的转换器或25G以太网链路。
多通道同步时钟树	在多通道采集卡中，作为核心参考源输入时钟芯片，经分发后驱动所有ADC同步工作，保证通道间的一致性。	100MHz 148.5MHz	• 100MHz：通用的高精度PLL参考源。 • 148.5MHz：常用于高清视频采集的同步时钟基准

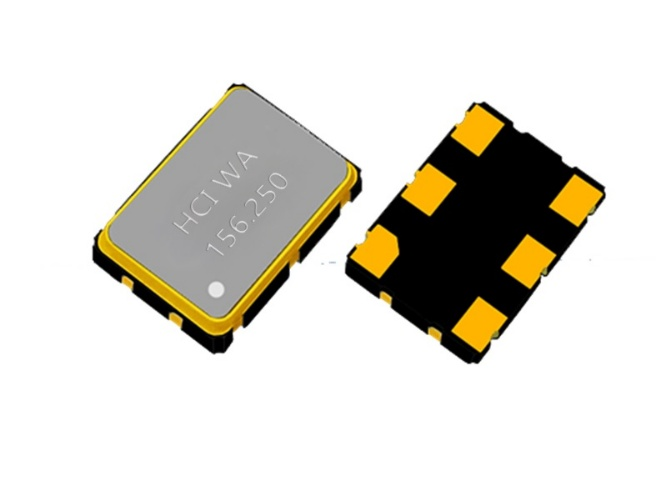

3、杭晶HCI差分晶振

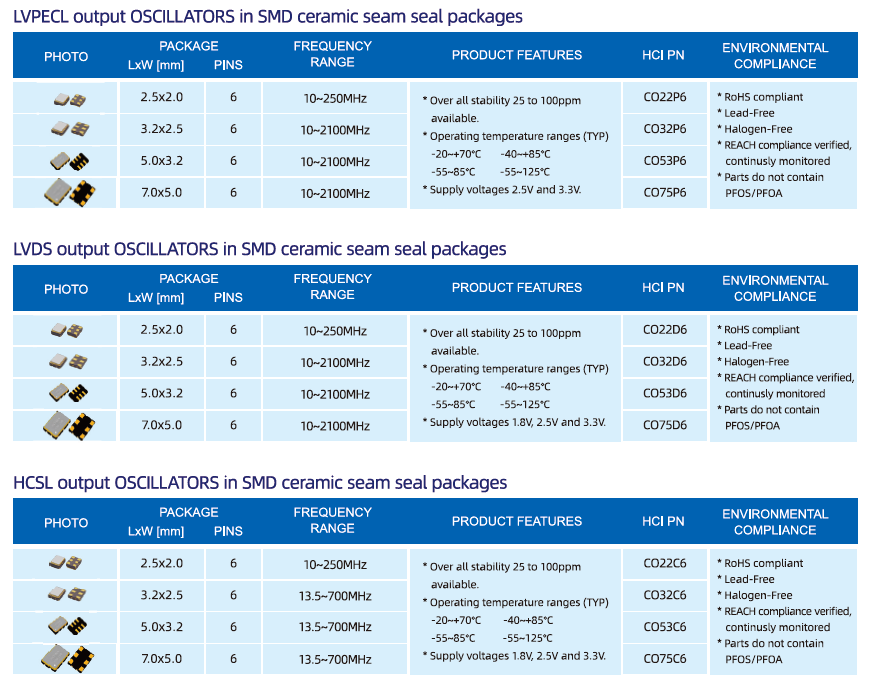

杭晶差分晶振在数据采集系统中大量应用，并提供4种封装7050/5032/3225/2520，LVDS/LVPECL/HCSL 3种不同输出模式的差分晶振，供客户不同方案选择。

杭晶可提供匹配方案及免费样品，如有需要，请与您的专属业务或技术联系。
