晶振是电子系统的时钟心脏，为CPU、FPGA、高速接口提供基准时序，而抖动（Jitter）是衡量晶振时钟精度的核心指标——它指时钟信号的实际边沿，与理想边沿之间的时间偏差，通俗来说就是时钟的“计时误差”。

晶振的抖动并非单一来源，可划分为确定性抖动（DJ）和随机抖动（RJ）两大类；同时工程中常用RMS Phase Jitter、RMS Period Jitter、CC Jitter等参数量化抖动，这些参数既相互关联，又描述了抖动的不同维度。

一、两大核心抖动：确定性抖动DJ vs 随机抖动RJ

这是晶振抖动最本质的分类，二者的来源、特性、可优化性完全不同。

1. 确定性抖动（Deterministic Jitter, DJ）

有规律、可溯源、有上限的抖动，是“外界干扰带来的可修复误差”。

• 来源：电源纹波、PCB串扰、负载不匹配、EMI、占空比失真、同步开关噪声

• 特性：可复现、非高斯分布、有界、可消除

• 比喻：钟表被人规律地晃，停晃就好

2. 随机抖动（Random Jitter, RJ）

无规律、不可预测、无绝对上限的抖动，是晶振“天生底噪”。

• 来源：热噪声、闪烁噪声、载流子涨落等物理噪声

• 特性：高斯分布、不可彻底消除，只能减小

• 比喻：钟表自身微小自然波动

3. 总抖动TJ

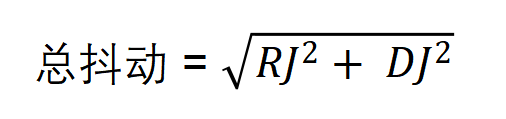

实际总抖动为两者叠加，RMS 按功率叠加：

二、工程必懂：4大抖动参数名词解释

1. RMS Phase Jitter Random（随机相位抖动 RMS）

• 只含随机抖动RJ，是晶振原生相位底噪

• 反映晶振本身质量，与电路干扰无关

2. RMS Phase Jitter（总相位抖动 RMS）

• 包含 RJ + DJ

• 是最常用、最能反映实际系统的相位抖动指标

3. RMS Period Jitter（周期抖动 RMS）

• 单个周期时长与理想周期的偏差 RMS

• 反映长期周期稳定性

4. Cycle-to-Cycle Jitter（CC Jitter，周期间抖动）

• 相邻两个周期的差值波动

• 反映瞬时跳变大小，高速接口最敏感



三、参数与 DJ/RJ 的关系表

参数名称	包含抖动	测量角度
RMS Phase Jitter Random	仅 RJ	相位偏移
RMS Phase Jitter	RJ + DJ	相位偏移
RMS Period Jitter	RJ + DJ	单周期时长
Cycle-to-Cycle Jitter	RJ + DJ	相邻周期变化

关键总结：

• 只有随机相位抖动 = 纯RJ

• 其它都是 RJ + 总干扰DJ



四、工程应用：怎么看、怎么排障

1. 看晶振本身质量 → 看 RMS Phase Jitter Random

2. 看系统实际表现 → 看 RMS Phase Jitter

3. 高速接口（PCIe/USB）→ 重点看 CC Jitter

4. 抖动偏大优先查：电源、地、串扰、负载（都是DJ）



五、抖动 与 相位噪声 的关系（时域 ↔ 频域）

1. 本质一句话

相位噪声 = 频域指标

相位抖动 = 时域指标

二者是完全对应的一体两面，可以互相换算。

2. 最核心对应关系

• 随机相位抖动 RMS

↔ 由 相位噪声在一定带宽内积分 直接算出来

• 确定性抖动 DJ

↔ 对应相位噪声中的 离散杂散（spurious）

• 随机抖动 RJ

↔ 对应相位噪声的 连续噪声基底

3. 工程换算

在一个频率偏移区间内对 相位噪声 ℒ(f) 积分，

直接得到 = RMS Phase Jitter

简单理解：

• 相位噪声仪看到的曲线高低 → 决定抖动大小

• 曲线越平、越低 → 抖动越小

• 出现尖峰（杂散）→ 就是确定性抖动 DJ

4. 直观对应

• 相位噪声 基底噪声 → 随机抖动 RJ（去不掉）

• 相位噪声 尖峰杂散 → 确定性抖动 DJ（能排查）

• 积分整个噪声 → 总 RMS 相位抖动



六、最终极简总结

1. 抖动分两类：

￮ DJ 确定性抖动：外界干扰，可消除

￮ RJ 随机抖动：晶振本底噪声，不可消除

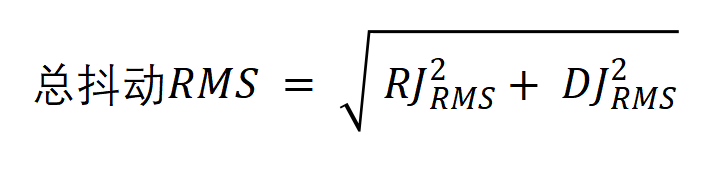

2.

3. 常用参数：

￮ 随机相位抖动 RMS = 纯 RJ

￮ 总相位抖动 RMS = RJ + DJ

￮ 周期抖动 = 单周期稳定度

￮ CC 抖动 = 相邻周期跳变

4. 抖动 ↔ 相位噪声：

￮ 相位噪声（频域） ↔ 相位抖动（时域）

￮ 噪声基底 → RJ

￮ 杂散尖峰 → DJ

￮ 相位噪声积分 → 直接得到 RMS 相位抖动
